該型號加熱爐主要用於燃料電池特性測試中，最高使用溫度可以達到 1000℃。經過特殊定製的法蘭結構，可以實現電池正負極同時處於相同氣氛下和不同氣氛下測試，而且可以在密封環境下方便地引出多路電極。

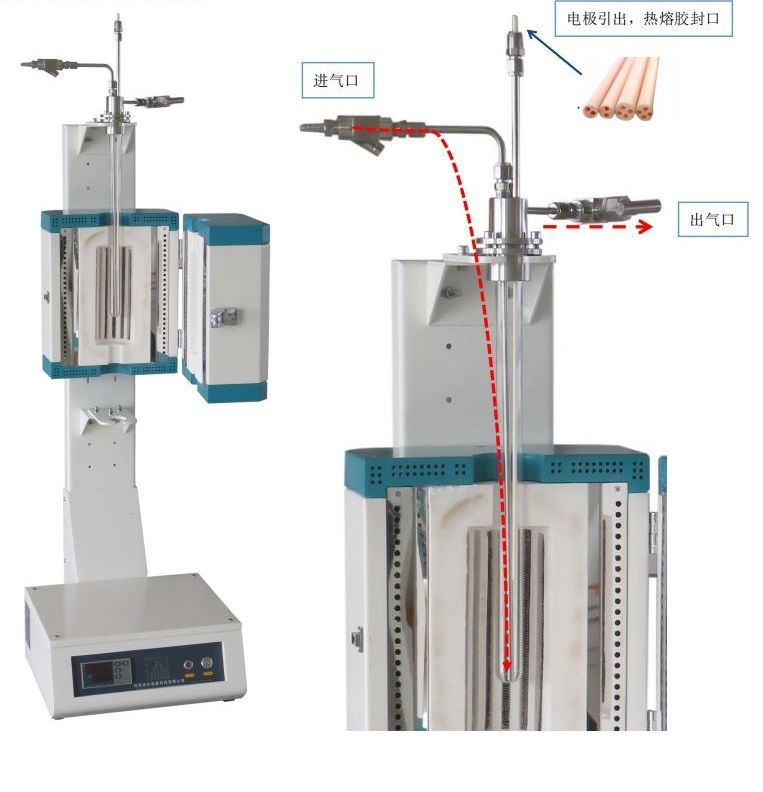

正負極處於單一氣氛下測試時：

該設備通過單口的石英管作為腔室，法蘭上的進氣口通過不鏽鋼管直接插入底部通氣，頂部出氣，實現氣流循環，不鏽鋼管通過雙卡套接頭與法蘭密封固定。電池樣品垂直放於石英管內底部（加熱爐膛的中心位置），兩個電極通過雙孔剛玉管引出，實現絕緣。雙孔剛玉管內徑 1mm，外徑 3mm，與法蘭上的不鏽鋼管固定，電極、雙孔管和不鏽鋼管之間的縫隙在出口處通過點入熱熔膠進行真空密封，如此可實現多次重複使用。

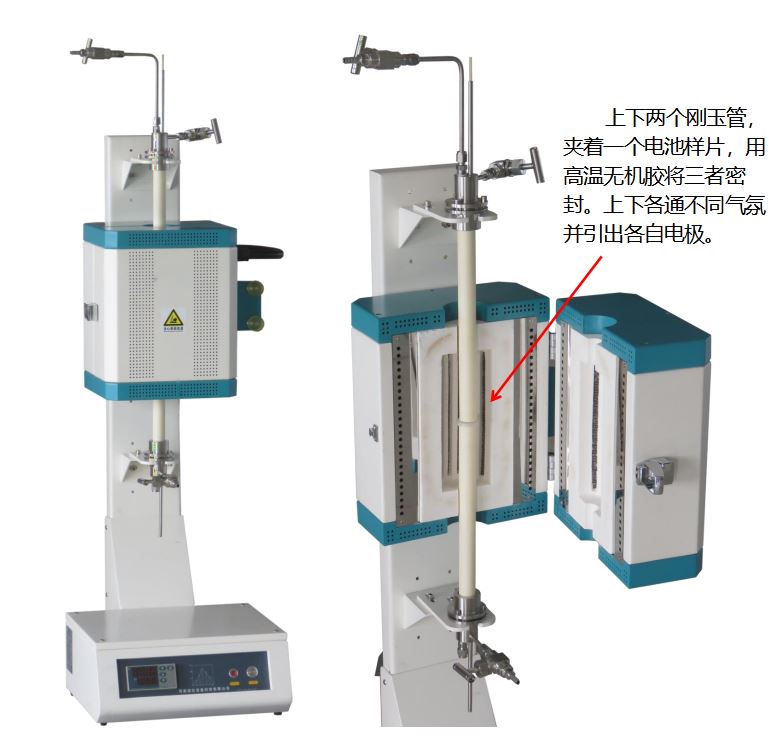

正負極處於不同氣氛下測試時：

該係統分為上下兩個部分組成，由兩根剛玉管在加熱爐中間位置上下對接，夾著被測樣片，通過高溫無機膠將對接處密封。上邊和下邊法蘭結構相同，皆包含進氣、出氣和電極引出部分。整個反應部分被電池分為上下兩個反應腔室，正負極可以分別通入不同氣體和引出電極。
