一、概述

KSF-1700℃係列箱式爐以矽鉬棒為加熱元件,采用雙層殼體結構和日本進口32段程序控溫儀表,爐體與控製係統一體化設計,並配有快速風冷係統，能快速降溫，爐膛采用英國進口1800型氧化鋁多晶纖維材料,耐急冷急熱能力好，質量輕、耐腐蝕性好。該爐具有表麵溫度低、結構緊湊、溫場均衡，升降溫速率快、節能等優點，是高校、科研院所、工礦企業等做粉末、陶瓷燒結和退火用的理想產品。

電爐外形設計均采用國際最新款式，具有結構簡潔大方、外形美觀氣派，操作簡單等諸多優點。

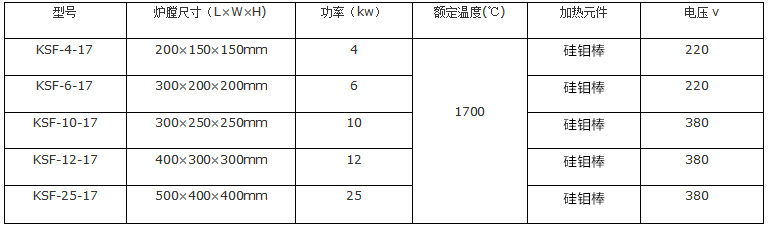

二、技術參數及規格

三、設備結構

整台設備采用輕體型機電一體化結構，主要分為爐膛、保溫、變壓器和溫度控製等係統。

結構形式：上部為加熱爐體，下部為控製係統。（附圖）

1、爐膛材質

爐膛采用1800型陶瓷纖維板（英國摩根）製造，采用高強度新型拚裝式結構，將陶瓷纖維板圍成一長方形加熱腔體；矽鉬棒豎插在爐膛內兩側形成工作室。為考慮爐膛底部承載工件的承重問題，每台電爐都鋪有1700度陶瓷承燒板。

2、保溫

在爐膛外層填充約50mm厚1400型進口優質陶瓷纖維板。由於陶瓷纖維優異的隔熱性能和極低的熱容，既可以保證設備迅速升溫，又可以大大降低設備能耗及表麵溫度，具有明顯的節能效果。

 3、爐殼

 電爐爐殼采用雙層結構，顏色搭配的主色調米白色、蘭色為輔色。內層與外層之間設冷卻風扇，爐頂蓋板以及裝飾板均采用透氣板孔結構。

4、裝卸料

鬆開爐門快速壓鉗，打開爐門取出擋磚，將所燒物料放置於爐膛中間，然後放入擋磚，關閉並壓緊爐門。

5、控製係統

控製係統采用和爐體一體化設計。日本島電智能程序溫控儀，帶有4×8段升溫曲線，溫度曲線的調節通過設定自動控製進行。溫控儀接受熱電偶檢測的信號，調功板觸發控製電力模塊，B分度熱偶測溫。該儀表具有PID參數自整定功能，單點控製穩定度可達±1℃，且具有高溫上限報警、熱電偶失效指示等多項報警保護功能。

電爐的溫度控製係統安裝在爐體下部的控製櫃內，分為控製麵板和強電板兩部分。

本設備的溫控係統還具有如下特點：

l 功能齊全：本機對工作過程中的超溫發出報警信號，並自動完成保護動作。

l 操作簡單：當所有的儀表完成設定功能後，隻要按下運行按鈕，以後的工作自動完成。
