一、概述

      KSF-Q1200℃係列箱式氣氛爐廣泛應用於實驗室、工礦企業、科研單位的前期實驗，可適用氧化性氣氛、惰性氣氛、氫氮混合氣氛等多種類型。根據不同的要求以進口高溫電阻絲、矽碳棒、矽鉬棒為加熱元件，控溫係統采用日本島電儀表，采用雙層殼體結構，該爐具有溫場均勻、表麵溫度低、升降溫速率快、節能等優點，是高校、科研院所、工礦企業做氣氛保護燒結的理想產品。

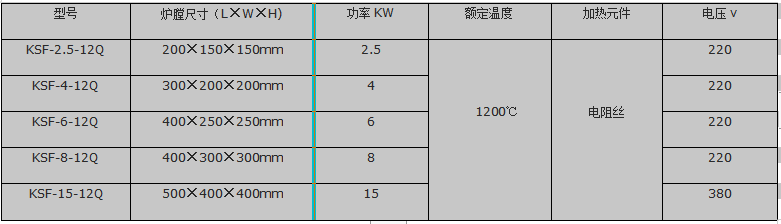

二、參數及規格

三、設備結構：

        整台設備采用輕體型機電一體化結構，主要分為爐膛、保溫、氣氛控製、爐門密封、水冷和溫度控製等係統。結構形式：上部為加熱爐體，下部為控製係統。

      1、爐膛材質

   爐膛采用1400型陶瓷纖維板（日資企業生產）製造，采用高強度新型拚裝式結構，將陶瓷纖維板圍成一長方形加熱腔體；電阻絲采用鑲嵌式結構牢固在陶瓷纖維板內形成工作室。為考慮爐膛底部承載工件的承重問題，每台電爐都鋪有1400度陶瓷承燒板。

      2、保溫

在爐膛外層填充約50mm厚1260型進口優質陶瓷纖維板。由於陶瓷纖維優異的隔熱性能和極低的熱容，既可以保證設備迅速升溫，又可以大大降低設備能耗及表麵溫度，具有明顯的節能效果。

      3、爐殼

    電爐爐殼采用雙層結構，顏色搭配的主色調米白色、蘭色為輔色。內層與外層之間設冷卻風扇，爐頂蓋板以及裝飾板均采用透氣板孔結構，為加快爐溫的冷卻速度，爐口采 用水冷腔結構。

      4、氣氛要求及控製

   本電爐采用電阻絲為加熱元件，因此可以確保在氮氣、氫氣等多種氣體條件下連續使用。

設備的氣氛控製分為壓力控製和流量控製兩部分。

     1）在設備使用過程中，整個爐內是充氮氣密封的，這就要求爐膛必須維持一定壓力一般在0.5Kpa左右。爐體上裝一隻0～1KPa的微壓表。.

        5、爐門密封

為防止爐內氮氣泄漏，爐門采用美國原裝進口耐高溫350℃的矽橡膠密封圈密封，采用快速夾鉗壓迫關閉。為延長矽橡膠密封圈的使用壽命，爐口設水冷卻，用戶隻需拉上水源即可使用。為考慮水資源浪費，有條件的客戶可以備用循環水裝置，配以小泵即可工作。

6、裝卸料

鬆開爐門快速壓鉗，打開爐門取出擋磚，將所燒物料放置於爐膛中間，然後放入擋磚，關閉並壓緊爐門。

7、控製係統

控製係統采用和爐體一體化設計。日本島電智能程序溫控儀，帶有4×8段升溫曲線，溫度曲線的調節通過設定自動控製進行。溫控儀接受熱電偶檢測的信號，調功板觸發控製電力模塊，K分度熱偶測溫。該儀表具有PID參數自整定功能，單點控製穩定度可達±1℃，且具有高溫上限報警、熱電偶失效指示等多項報警保護功能。

電爐的溫度控製係統安裝在爐體下部的控製櫃內，分為控製麵板和強電板兩部分。

本設備的溫控係統還具有如下特點：

l 功能齊全：本機對工作過程中的超溫發出報警信號，並自動完成保護動作。

l 操作簡單：當所有的儀表完成設定功能後，隻要按下運行按鈕，以後的工作自動完成。
